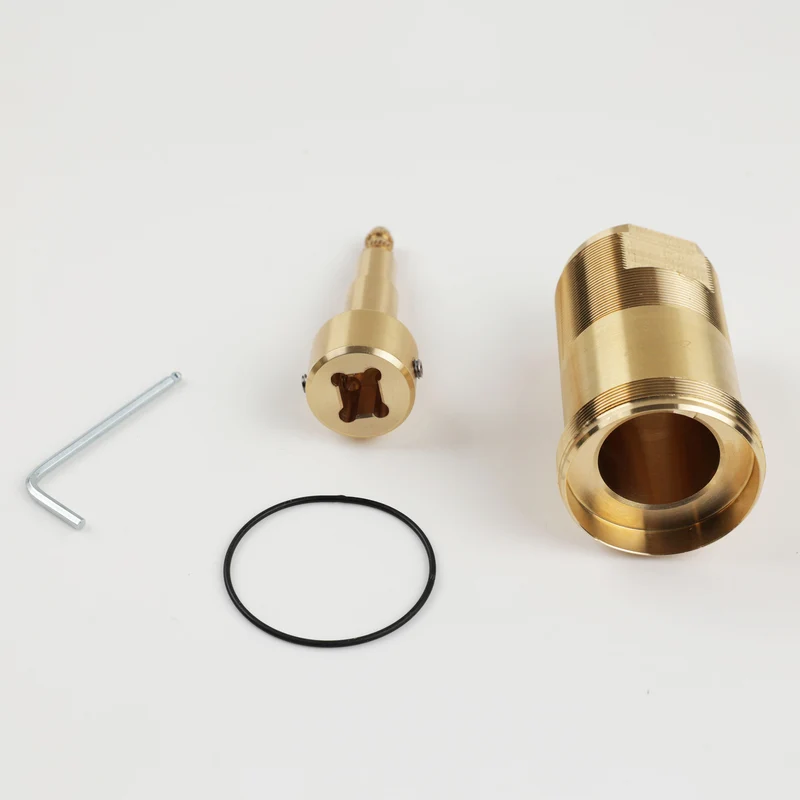

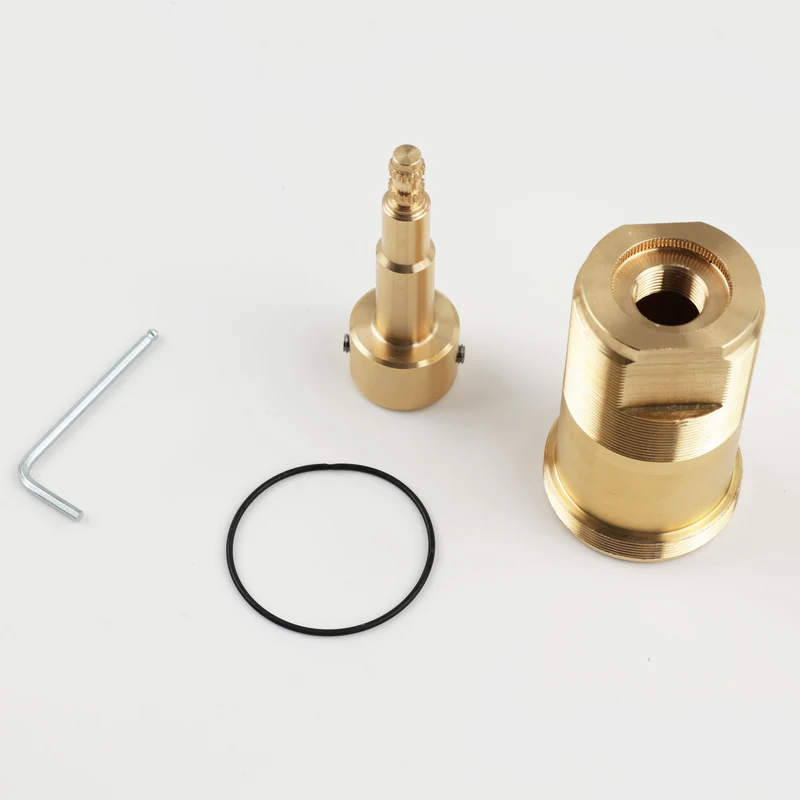

Vola Verlängerung Umschalter für Thermostat - VR5410

Die Vola Verlängerungen VR5410 werden eingesetzt, wenn der Unterputzkörper einer Armatur zu tief in der Wand verbaut wurde. Sie dienen zum präzisen Ausgleich des Wandaufbaus und sorgen dafür, dass das sichtbare Bedienelement bündig mit der fertigen Oberfläche abschließt.

Kompatibel mit folgenden Unterputzkörpern (ab Baujahr 01/2018)

• 5400
• 5600

Wichtig: Werkzeug erforderlich

Für den Austausch des Umstellers bzw. Umschalters mit der Verlängerung VR5410 wird zusätzlich das Vola Spezialwerkzeug VR5411 benötigt.

So ermitteln Sie die richtige Verlängerung

Um die benötigte Länge zu bestimmen, messen Sie den Abstand von der Pfeilspitze des Unterputzkörpers bis zur fertigen Wandoberfläche.

Maße	Benötigte Verlängerung
37 - 49 mm	Standard, keine Verlängerung nötig
27 - 37 mm	Verlängerung VR5410 +10
17 - 27 mm	Verlängerung VR5410 +20
7 - 17 mm	Verlängerung VR5410 +30
(-3) - 7 mm	Verlängerung VR5410 +40
(-13) - (-3) mm	Verlängerung VR5410 +50

Tipp: Original-Bauschutzkappen verwenden

Falls sich die originalen Vola-Bauschutzkappen noch auf dem Unterputzkörper befinden, lässt sich die benötigte Verlängerungslänge direkt ablesen – ein Nachmessen ist nicht erforderlich.
Bitte achten Sie darauf, dass die Schutzkappe korrekt sitzt. Die abgelesene Länge entspricht der passenden VR 5410 + [Längenangabe].
